HT400转换设备根据连接的通信线路分为HT400A音频信号转换单元和HT400D数字信号转换单元。其用于两套互为备用的通信设备的外配线与外部通信线路之间快速转换连接,实现通信设备的主机与备机相互之间迅速转换。
1.技术特点
★采用高性能的小型密封继电器来实现转换功能,可靠性好。
★采用模块化设计,可根据实际需要灵活配置,扩容方便。
★每台转换设备使用独立的两块电源盘以热备方式工作,保证了设备稳定可靠运行。
★使用防误动开关,操作简单可靠,转换速度快。
★使用高质量的连接器和配线模块,保证了外线的可靠连接。
2.回线容量
★音频信号转换设备(HT400A):100回线
★数字信号转换设备(HT400D):25回线
3.系统配置
★音频信号转换设备:19英寸6U音频信号转换设备插箱 1台(包含卡线块300线及相应的连线、电源线1根);电源盘 2块;控制盘 1块;转换盘 10块
★数字信号转换设备:19英寸6U数字信号转换设备插箱 1台(包含L9接头75线及相应的连线、电源线1根);电源盘 2块;控制盘 1块;转换盘 5块
HT400转换设备(正视图)

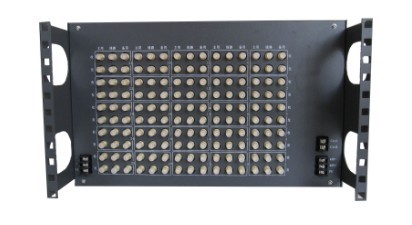

HT400D数字信号转换设备(背视图)

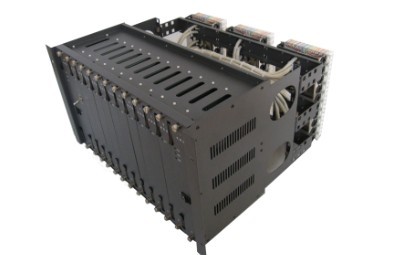

HT400A音频信号转换设备(侧视图) |
