1、项目名称：铁路专用通信数字化系统改造项目
2、项目概况： 某企业运输部现有铁路线路80公里, 微机联锁车站2个，6502电气集中车站3个；内燃机车6台,年运量达550万吨。共设有运输部调度中心、A站、B站，C站、D站、E站共6个站场。A站有线路13股道，电气集中道岔38组，非电气集中道岔7组。B站有线路12股道，电气集中道岔15组，非电气集中道岔3组。C站、D站、E站为6502电气集中，现有股道17股（含国铁4股），电气集中道岔35组，非电气集中道岔2组（含国铁15组）。6台机车有2台为DF4，4台为DF12，5台车上均安装有平面调车设备，其中3台DF12，一台DF4车上已安装有一台列车运行控制记录装置。
运输部现具有铁路现车管理和车号自动识别系统。该系统软件功能主要由行车管理、货运管理、机车车辆管理、调度计划管理、自备车管理、报表统计、数据查询、系统维护软件模块构成。 车站作业类型为调车作业，管理模式为由A站值班员、D站值班员编制调车作业计划，下传到机车，通过打印的纸制的调车作业单，通知机车司机和调车组。
运输部调度中心到A\B\C\D\E站等有现成的光纤通道，带宽冗余较好，便于以后的系统扩容。
3、通信及传输设备技术要求
铁路专用通信通过光缆组成铁路站场通信网，调度电话实现单呼、组呼和全呼功能，站间电话、站场电话各用户之间呼叫准确，音质良好。配置双路录音接口，可连接固态语音录放仪、自动电话等设备，对所有的通话内容进行实时录音、存储、回放（存储≥7个工作日）。
4、实施方案
（1）运输调度组织形式:
运输部调度室调度中心对A站、B站、C站、D站、E站五个站场调度员进行一级调度，利用电话交换网，使用自动电话机、模拟电话集中机。各站场调度室对相关单位值班员、道口、检修等岗位进行二级调度，利用铁路沿线电缆，使用模拟电话集中机、共电电话机。
（2）新设调度电话系统组成：
☆组建运输部专用调度电话系统，利用光缆构成运输部调度室对五个站场调度室的调度专网。
☆新设光纤综合接入设备、传输设备、数据通信设备，构建数字通信综合业务平台，为数字化调度系统、视讯会议系统、远程监控系统等提供基础网络支持。
☆新设数字复用光端机
在运输部调度室与五个站场之间及各相关站场之间新设数字复用光端机，将相关业务纳入到光缆传输中。
☆新设程控电话集中机系统
在运输部调度室及五个站场调度室新设程控电话集中机系统，提高系统通话质量。
☆新设开关型不间断电源
在运输部调度室与五个站场调度室新设24V/3A和48V/5A不间断电源，为程控电话集中机、数字复用光端机及固态语音录放仪提供可靠持续工作电源。
☆新设固态语音录放仪
在运输部调度室与五个站场调度室新设固态语音录放仪，可对自动电话、和程控电话集中机进行数字化录音。
（3）新设数字化通信系统特点：
☆数字化光纤传输系统抗干扰能力强，无杂音，传输衰耗小。
☆程控电话集中机整机性能稳定可靠，采用分体式设计，方便现场布置。
☆程控电话集中机操作台选用进口轻触按键，手感好，操作灵活、快捷。
铃声悦耳可调，通话音质清晰。
☆数字化录音系统
配置固态语音录放仪，可自动录制调度员、值班员的语音信息。查询、回放操作方便，声音清晰、无失真。录音内容可保存7天以上。
☆交、直流电源双路供电，主、备自动切换，保证交流断电时，全系统可靠工作6小时以上。
5、系统组网

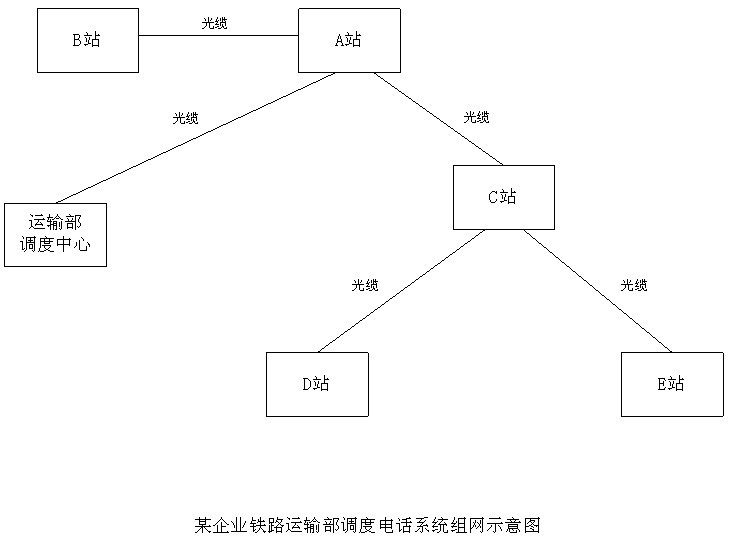

5.1 组网图

6、设计依据引用标准
7、组网设备简介
7.1 HT100程控电话集中机
7.1.1应用范围
☆可将不同种类和数量的电话集中到一个通话终端进行通信，减少通信终端的种类和数量；
☆ 可供铁路站、场作业系统的值班员与有关单位通话，指挥行车或联系业务；可供工矿企业作为生产指挥或专线电话 使用。
7.1.2系统特点
☆分体式结构：主机、工作台分离，使用、维护方便；
☆系统容量大：一个标准19英寸宽、5U高的机箱可配置10--30个用户；
☆可靠性高：设备采用单片机分布式控制技术、大规模集成电路技术以及工业总线技术，集成度高、可靠性强；
☆通用性强：一块用户盘容量为3个用户，每个用户的种类可根据需要分别设置；
7.2 HT32数字复用光端机
7.2.1概述：本产品是数字通信系统的基础设备，又称PCM基群设备。该设备主要是通过各种接口板，将话音、数据、图像等信号汇集后，通过光纤进行点对点的传输。
7.2.2功能特点
☆提供30路用户可选接口，品种丰富，便于多种业务的接入；
☆直接利用光纤传输；
☆语音接口支持来电显示；
☆完善的状态显示功能，便于维护管理；
☆体积小、造型美观，安装操作方便。
7.2.3环境要求
工作温度： 0℃～40℃
相对湿度： ≤90%（25℃）
7.2.4 电源
输入电压： -48V
允许电压波动： -36V～-72V
输入电流： ＜1A
7.2.5技术指标
7.2.5.1链路接口：光接口
☆比特率：16.384Mb/s±50ppm
☆码 型：NRZ+扰码
☆发送光功率：> -5dB（长距离）或 > -12dB（短距离）
☆接收灵敏度：> -36dB
☆连接器： FC （可选配SC连接器或单纤光接口）
7.2.5.2用户接口
☆用户及环路接口（FXO，FXS，热线）
☆阻抗： 600Ω
☆插入损耗： -3±0.75dB
☆频率特性： 300～3400Hz(-0.6～+3dB)
☆衡重杂音： ≤63.7dBmop
☆串音衰耗： ≥65dB
☆环阻： ≤1800Ω
7.3 HT24V/3A不间断电源
7.3.1应用范围
HT24V/3A 开关型不间断电源是专为铁路中间站设计的供电电源，可为电话集中机、语音录放仪等使用24V直流的通信设备提供不间断电源。
7.3.2技术特点
采用高性能AC/DC转换模块，具有工作效率高、抗干扰能力强、输出纹波小、输出电压稳定等优点；内部配置密封型铅酸蓄电池，充电、放电性能稳定，安全性高；交流电源正常供电时，对蓄电池进行恒压、限流充电；交流停电时，倒向蓄电池供电。蓄电池输出电流为1A时，可正常供电6小时。
7.3.3主要技术指标
☆交流输入电压：AC165V～265V
☆浮充输出电压：DC27V～28V
☆输出纹波电压：峰－峰值小于100mv；衡重值小于3 mv
☆额定输出电流：3A
☆蓄电池组容量：8Ah
☆蓄电池过放保护或告警电压：DC20V
☆绝缘电阻：交流、直流对地绝缘大于25MΩ
☆外型尺寸：430×90×240（宽×高×深）
7.4 HT 48V/5A 不间断电源
7.4.1概述
小型通讯设备广泛采用通讯标准48V电压等级，一般电流较小，但供电设备亦要求管理功能完备，方便使用，具有后备供电功能。
系统工作原理如下：当有市电工作时，整流器电源利用市电交流220V，变换成直流电源输出，一方面向负载提供供电电流，另一方面由充电管理单元向电池提供充电，其中充电管理单元设有降压限流充电管理电路，恒压浮充管理电路，保证电池能够快速可靠地完成充电功能。当市电停电后，系统会由电池通过放电保护单元不间断的向负载连续提供供电，供电时间由选取电池容量及设备此时工作电流决定。在电池放电时间较长时，电池继续放电可能导致过放电，故电源内设有电池过放电保护电路。当在发生过放电时，切断电池与输出之间的连线通路，不再向外输出，关闭显示，等待市电来电才有输出。蓄电池输出电流为2A时，可正常供电6小时。
7.4.2主要特点
☆ 输入电网范围宽：AC 160~280V
☆ 直流输出电压连续可调： DC 40V-58V；
☆ 稳压精度高
☆ 输出杂音纹波小：<200mV
☆ 智能风扇当温度大于50℃（±5℃）或负载60%时启动风扇
☆ 保护功能强，输出功率限制保护，过流、短路保护，输入过压、欠压保护，输出过压保护，温度过高保护
☆ 效率高、体积小、重量轻
7.5 HT940固态语音录放仪
7.5.1产品简介
采用大规模数字集成电路完成对语音的取样、压缩、编码和存储，使用大容量半导体存储器记录语音信号，无任何机械动作部分，具有防尘、防震、查询方便快捷、使用寿命长、省电节能等特点。特别适合于移动、振动等环境恶劣的场合，较磁带式或硬盘式及其他录音存储方式有明显的优势。本产品具有声控、电控等多种录音控制方式，性能可靠，功能强大。录音存储卡有多种容量规格，用户可根据需求配置不同容量的存储卡。
7.5.2技术规格

☆工作条件：温度：5℃～55℃   相对湿度：40～90%   大气压力：70～106kPa

☆存储运输：温度：-40℃ ～ 55℃   相对湿度：<93%   大气压力：70～106kPa

☆技术指标：频率响应：300~3400Hz＜3dB  信噪比：＞46dB  失真度：＜5%

☆信号输入方式：A通道：四线平衡式  B通道：四线平衡式  C通道：四线平衡式  D通道：四线平衡式
☆平衡输入阻抗：＞15KW（平衡输入）
☆输入信号幅度：A通道：-30dB ~ 0dB    B通道：-30dB ~ 0dB    C通道：-30dB ~ 0dB    D通道：-30dB ~ 0dB
☆音频输出电平： 0dB
☆声控启控灵敏度：A通道：-40dB ~ -10dB    B通道：-40dB ~ -10dB    C通道：-40dB ~ -10dB    D通道：-40dB ~ -10dB
☆时钟精度：＜60秒/季度
☆录音时间记录：年、月、日、时、分、秒。
☆直流供电电源： -24V或-48V(选其一)
☆交流供电电源：AC220V       50Hz±1Hz
☆最大工作电流：500mA
☆最大放音功率：≥ 1W
☆站号设置范围：1~255
☆电话遥控及网络管理接口：符合邮电部标准
☆通信方式：DTMF
☆重量：1kg
8.组网设置配置及说明

8.1设备配置

8.2 配置说明：
8.2.1 响应招标文件《通信及传输设备技术要求》中铁路专用通信通过光缆组成铁路站场通信网，本方案提供数字复用光端机结合现场光缆通道，完成此功能，
新系统包括运输部调度中心、A站、B站、C站、D站、E站，共6个站点的通信及传输改造，满足技术要求。
8.2.2响应招标文件《通信及传输设备技术要求》中调度电话实现单呼、组呼、全呼功能，即运输部调度中心可对A站、B站、C站、D站、E站五个站场进行单呼、组呼、全呼，需在运输部调度中心与A站之间，A站与C站之间各配置一对N用户接口的数字复用光端机，共4 台。每台配置为N个磁石接口，N个自动接口，满足技术要求。
8.2.3 响应招标文件《通信及传输设备技术要求》中站间电话、站场电话各用户之间呼叫准确，音质良好的要求。在A站与B站之间、C站与D站之间、D站与E站之间办理站间闭塞、道口联络等通信业务，需各配置一对N用户接口数字复用光端机，共6台。每台配置为N个磁石接口，N个自动接口，满足技术要求。
8.2.4响应招标文件《通信及传输设备技术要求》内容及根据各站场原有模拟
电话集中机配置规格，在运输部调度中心、B站、D站、E站配置10门程控电话集中机各1 台，共4台。在A站、C站配置20门程控电话集中机各1台，共2台。满足技术要求。
8.2.5响应招标文件《通信及传输设备技术要求》中配置双路录音接口，可连接固态语音录放仪、自动电话等设备，对所有的通话内容进行实时录音、存储、回放（存储≥7个工作日）的要求。本方案提供双通道32小时存储卡配置的固态语言录放仪，分别设置在运输部调度中心及五个站场，共 6 台，满足技术要求。
8.2.6 为保证通信系统在交流220V电源停电的情况下正常工作，系统配置直流
-24V、-48V不间断电源系统及配套的机柜等，分别设置在运输部调度中心及五个站场，共 6 台，满足技术要求。。
