一、应用范围
☆可对共线电话系统的二线、四线分支进行汇接；可供铁路调度电话、区段专用电话、有／无线转接系统多分支组网
或分段组网使用；可供各种音频共线通道汇接分支使用。
☆可将接入网提供的点对点透明音频通道汇接成音频共线通道，以满足铁路通信对音频共线通道的需求。
☆适用于架空明线、音频加感电缆、载波话路或数字传输等复用通道。
☆汇接通路能满足语音信息、音频信令（双音频、双音多频）、低速FSK信令以及低速数据的传输。
二、系统特点
☆模块化设计：一块汇接盘可完成四个方向的音频通路（二线或四线）的汇接，配置方便，便于工程设计和施工。
☆系统容量大：一个标准19英寸宽、6U高的机箱可配置10个回线。
☆汇接速度快：汇接速度小于500µS，既能传输语音，又能传输低速数据。
☆工作模式灵活：汇接盘的每路均可根据实际组网需要工作在四线全双工、四线半双工以及二线半双工方式。
☆电源热备份：系统配置2块电源盘工作于热备方式，确保系统不间断运行。
☆完善的告警监测功能：系统除具备本地告警功能外，还可通过PC监控平台对远端运行的同类设备进行实时监测。
三、主要技术指标
☆通路电平：二线口：输入0dB；输出5±2dB。
☆四线口：输入－4dB；输出－4±2dB。
☆输入＋4dB；输出－14±2dB。
☆幅频特性：300～3400Hz对800Hz电平差小于±2dB。
☆非线性失真：收发通路信号失真度小于10％。
☆杂音电平：小于－60dB。
☆串音衰耗：回线间串音衰耗不小于62dB。
☆起控电平：-32±2dB。
☆设备供电：电源：供电电源DC48V±10%；
☆功耗：满配功耗小于 40W。
☆机箱结构：标准19英寸宽，6U高；
☆外形尺寸：500×300×310（宽×高×深）。
☆工作环境：环境温度：5～40℃；
☆相对湿度：45％～90％；
☆大气压力：70～106Kpa。 |

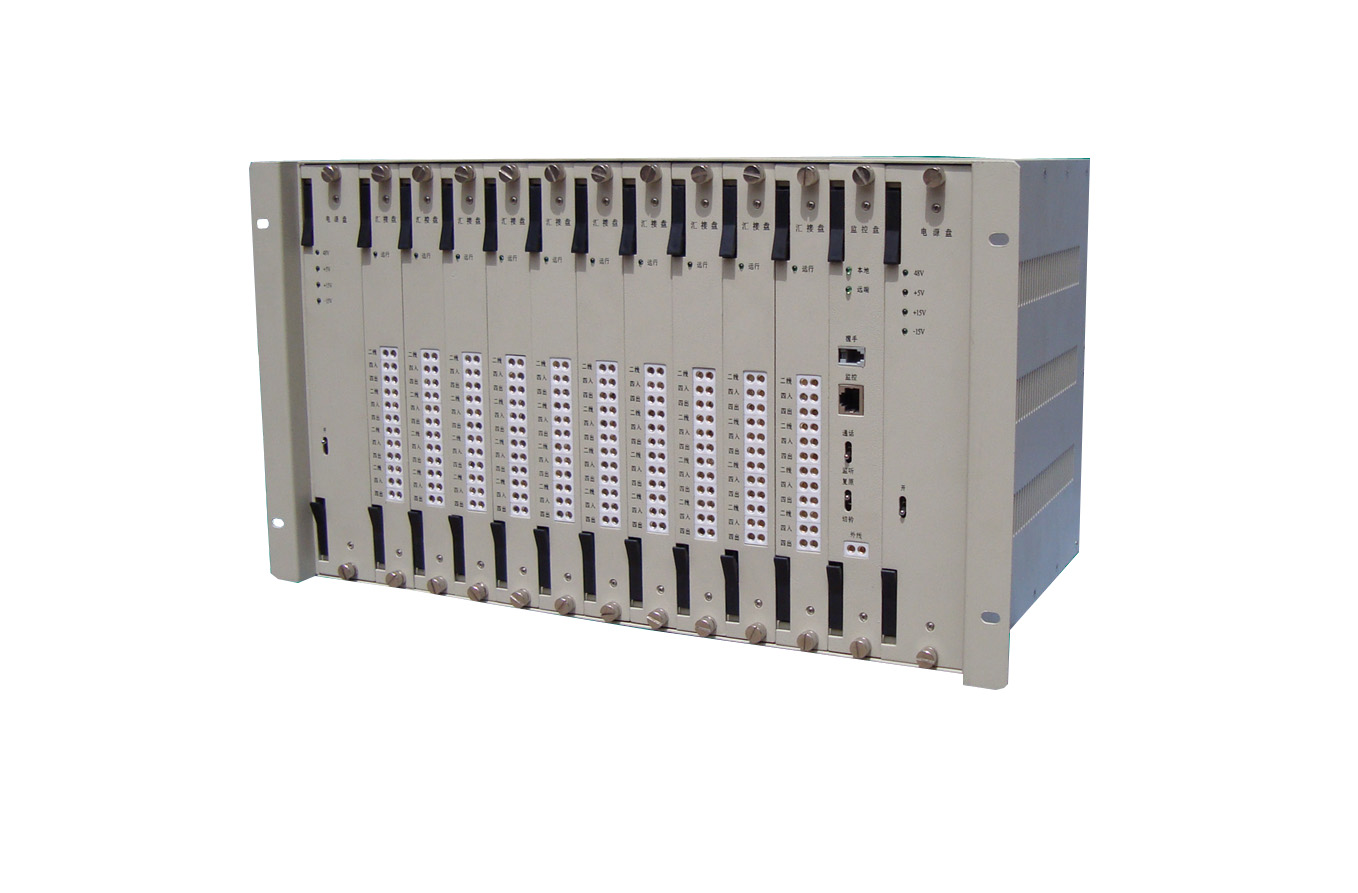

共线汇接设备
